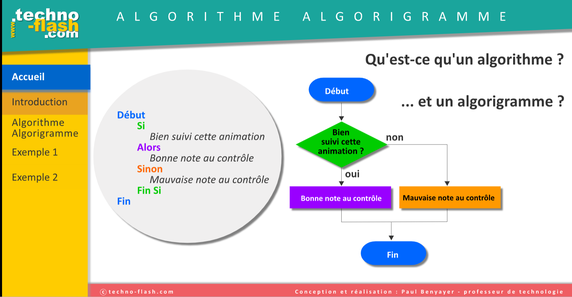

- Vous allez pour cela, aller sur l'animation technoflash ci-dessous. (15 min)
L'organigramme
Un algorithme est une suite d’instructions logiques, organisées et ordonnées, conçues pour résoudre un problème ou accomplir une tâche spécifique.
Voici l'exemple d'un algorithme écrit pour programmer le freinage d'une voiture lorsqu'elle est face à un obstacle.
Si la voiture se trouve à moins de deux centimètre d'un obstacle, alors la voiture s'arrête sinon la voiture avance.
Remarque: une recette de cuisine ou une notice de montage est aussi un algorithme.
Un organigramme (parfois appelé algorigramme...) est la représentation graphique normalisée (norme ISO 5807) d'un algorithme.

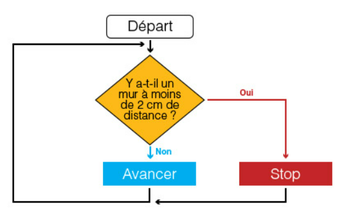

L'argorithme de gauche peut être schématisé sous la forme de l'organigramme ci-dessous:
1) Comprendre ce qu'est un organigramme
Compléter ses premiers organigrammes
-
- Compléter le document distribué par le professeur en vous aidant des animations interractives ci-dessous:
3) S'entraîner:
4) Entraînement au DNB : compléter des organigrammes
Complète le document distribués, en cliquant ci-dessous, sur les sujets de DNB concernés.
Pour les absents, document à compléter:
Si les liens ne fonctionnent pas, tu peux toujours télécharger les sujets en cliquant sur les documents ci-dessous.
Exosquelette
Afficheur score Hockey
Robot explorateur
Eolienne
Détecteur infrarouge
Lave linge
Ferme urbaine
Containers
5) Niveau expert: organigramme de la porte automatique

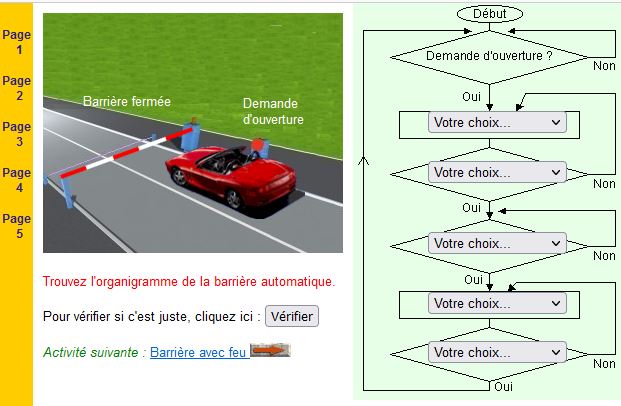

- En regardant les éléments présents dans le système, trouve les termes à utiliser dans l'organigramme.
- Réalise l’organigramme de la porte automatique.
