Utilisation de la carte Microbit:

Présentation

Micro:bit est une mini carte programmable permettant de découvrir rapidement et de façon ludique la programmation. Elle comprends en plus de son microprocesseur, de nombreux capteurs et actionneurs décrits ci-dessous:

AVANTAGES:

• Utilisable directement avec sa matrice 25 LED et ses capteurs
• Communication sans fil par Bluetooth pour des activités avec tablettes et smartphones
• Environnement de programmation intuitif MakeCode pour une programmation en blocs et en Python
• Compatible avec une variété de systèmes : robots, cartes d’acquisition, modules capteurs / actionneurs, etc.
• Processeur nRF52 (ROM 512KB, RAM 128KB, 64MHz)

Actionneurs

• Haut-parleur
• Matrice de 25 LED programmables individuellement

Capteurs
• Capteur de luminosité
• Capteur sonore (microphone)
• 2 boutons poussoirs

• capteur tactile (intégré au logo)

• Mouvement (accéléromètre)
• Magnétisme (boussole/compas)
• Température (thermomètre)

Activité 1: découverte de la carte MicroBit

Auteur de l'activité: M.DEBERT. Merci à lui pour avoir partagé son travail.

À lire avant de commencer:

L'activité est très bien faite, mais il vous faudra faire l'effort de lire toutes les indications.

- Vous allez réaliser plusieurs programmes que vous téléchargerez de la carte MicroBit. Pour chaque exercice, vous devrez respecter les étapes suivantes:

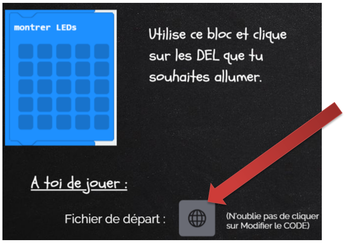

1) Lire les consignes puis cliquer sur le globe.

12 exercices, donc à faire à chaque fois

2) Cliquer sur Modifier le code

3) Résoudre le problème posé et le tester dans MakeBloc

N'insérer jamais de nouveaux blocs, ceux donnés suffisent !

Pour les exercices 5 et 6 dé zoomer l'écran.

4) Téléverser le programme dans la carte

Vérifier que cela fonctionne

Vous recommencerez ces 4 étapes pour les 12 exercices de l'activité.

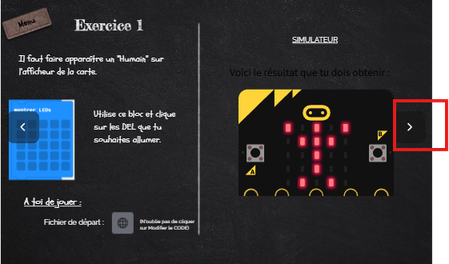

Pour passer d'un exercice à l'autre, cliquer sur la flèche, qui se trouve à droite de l'écran (voir zone encadrée en rouge sur l'image ci-contre.

Accès à l'activité:

- Sélectionner l'URL ci-dessous, faire un CTRL+ C, ouvrir le navigateur EDGE sur votre deuxième écran, faire un CTRL+V.

https://view.genially.com/5e86149c88cf590db328b79f/presentation-makecode-decouverte-microbit

Activité 2: pour ceux qui ont terminé les 12 exos de l'activité 1

Exercice 0 : réaliser un dé

1) dans microedge, rechercher MakeCode for Micro:Bit

réaliser l'activité suivante

https://courstechnocollege.jimdofree.com/cycle-4/microbit-1/r%C3%A9aliser-un-d%C3%A9/

Exercice 1 : teste le capteur de luminosité

Transformez l'écran LED en un capteur pour que votre micro:bit réagisse à la lumière.

https://microbit.org/fr/projects/make-it-code-it/sunlight-sensor/

Exercice 2: affiche la température de la pièce

https://microbit.org/fr/projects/make-it-code-it/thermometer/

Exercice 3: créer un outil de cohérance cardiaque

https://microbit.org/fr/projects/make-it-code-it/thermometer/

Exercice 4 : transforme ta Microbit en une boussole

https://microbit.org/fr/projects/make-it-code-it/compass-bearing/

Pour t'aider regarde comment la calibrer

https://www.youtube.com/watch?v=IL5grHtz_MU

Activité 3: à vous de jouer !

Première partie (de 15 à 30 minutes)

1) Sur feuille de papier rescencer les capteurs présents (voir, pour la liste, le haut de cette feuille)

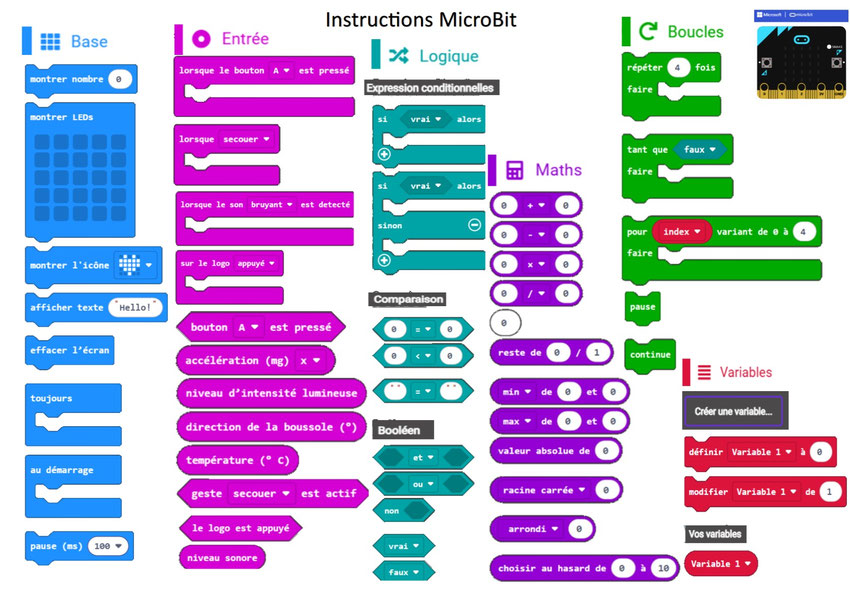

2) Ouvrir Make code for Microbit , et dessiner à côté de chaque capteur, la ou les commande(s) associée(s).

Exemple Capteur lumière

3) Faire de même pour les actionneurs.

Seconde partie (de 15 à 30 minutes)

4) Imaginer un programme utilisant un capteur et un actionneur. Dessiner l'organigramme sur votre feuille de copie. Appelez le professeur pour validation.

5) Programmer la microbit pour que cela corresponde.

Troisième partie

Faites de même en créant un programme qui utilise une variable.
