Maquette portail automatique:
La maquette du portail automatique coulissant comprend:
- 1 module moteur ;
- 2 modules bouton-poussoir ;
- 2 modules microrupteur à galet ;
- 1 module émetteur infrarouge ;
- 1 module récepteur infrarouge ;
- 1 module signal lumineux (LED jaune Ø 10) ;
- 9 cordons de liaison.

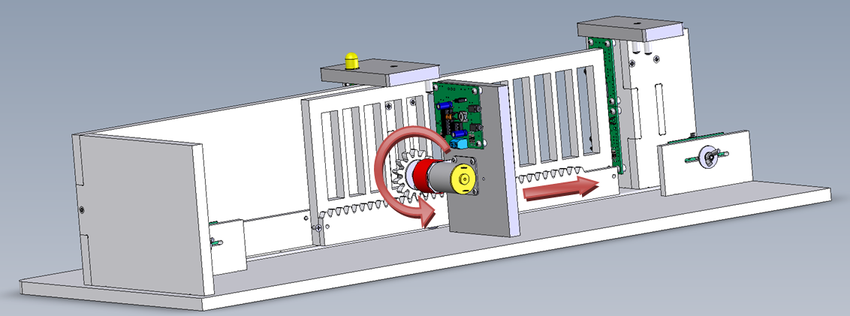

Principe mécanique utilisé :
La rotation du moteur entraîne la translation du portail. Ceci est rendu posible par l'utilisation d'un système pignon-crémaillère.
Etude de la maquette portail
Après avoir vu fonctionner le portail automatique, placer les différents éléments de la maquette du portail ci-dessous:
- Bouton poussoir extérieur
- Bouton poussoir intérieur
- Feu clignotant
- Photo cellule de sécurité
- Portail
- Moteur électrique
- Capteur de fin de course ouverture
- Capteur de fin de course fermeture.
- Crémaillère
- Rail de guidage du portail
Colorier chaque élément d'une couleur différente pour les situer avec précision.

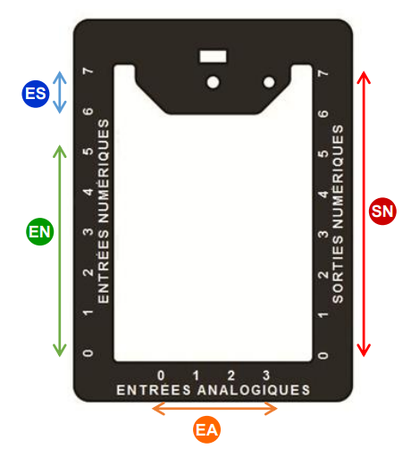

Branchement de la maquette
Le branchement de la maquette sera efectué de la manière suivante:
Source images: A4 technologie
Programmation de la maquette
Dans le menu démarrer sous l'onglet Technologie, ouvrir le logiciel Blocly for Picaxe. Puis procéder comme suit.

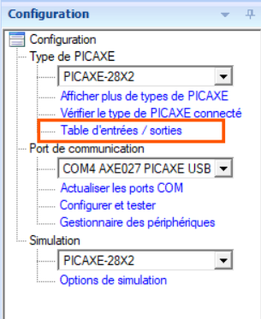

1) Sous Type de PICAXE, choisir dans le menu déroulant PICAXE-28X2.
2) Sous Port de communication, faire actualiser les ports COM et choisir le COM AXE027 PICAXE USB

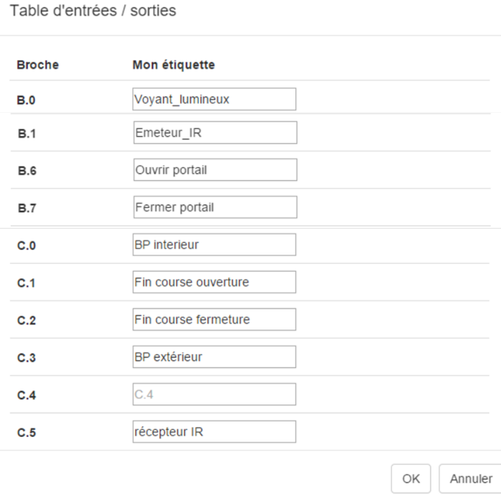

3) Sous Type de PICAXE, cliquez sur la Table des entrées et complèter comme indiquer ci-contre.
Rentrer le programme ci-dessous, puis cliquer sur executer pour le charcher dans le microprocesseur.

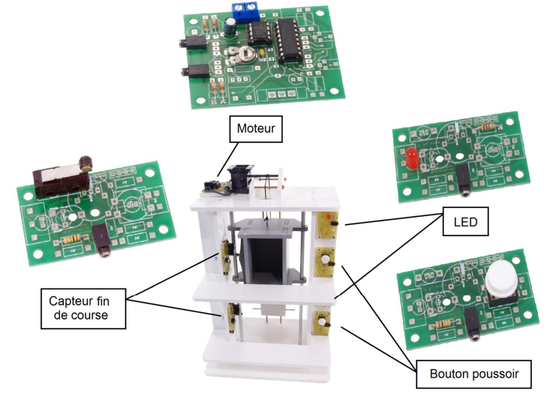

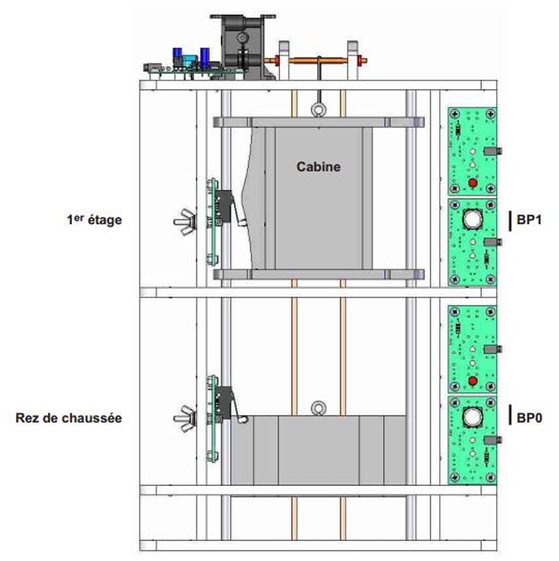

Maquette monte charge
Elle comprend :
- la cage avec le système mécanique et le treuil,
- 1 module moteur
- 2 modules bouton-poussoir
- 2 modules microrupteur
- 2 modules DEL,
- 8 cordons de liaison.
Etute de la maquette
Après avoir vu fonctionner le monte-charge, placer les différents éléments de la maquette du monte-charge ci-dessous:
- Cabine.
- Câble de traction.
- Treuil.
- LED pour signaler la position de la cabine.
- Fin de course haut
- Fin de course bas
- Moteur électrique
- Bouton poussoir monter
- Bouton poussoir descendre
- Contre poids.
Colorier chaque élément d'une couleur différente pour les situer avec précision.
Branchement de la maquette monte charge

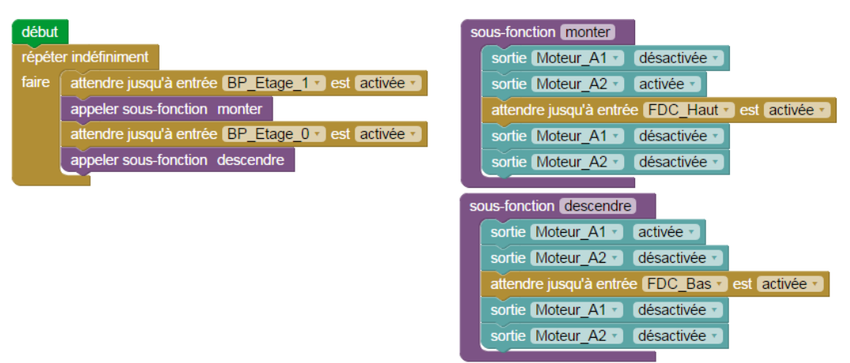

Programmation du monte charge
Programme avec leds activées
Travail à réaliser pour les deux systèmes:
Tester les maquettes et répondre aux questions suivantes:
1) Quelle est la fonction attendue par ce système technique
2) Quel élément permet d'obtenir un mouvement à partir de l'énergie électrique ?
3) Comment est alimenté en énergie cet élément ?
4) Comment le mouvement est-t-il transmis pour obtenir la fonction attendue ?

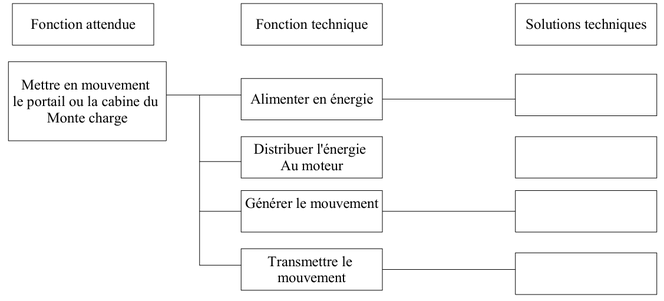

5) Recopier et compléter la représentation fonctionnelle en indiquant les éléments qui réalisent les fonctions techniques.
6) Pourquoi le portail ou le monte charge s'arrête-t-il en fin de course ? Citer l'élément utilisé.
7) Citer l'élément qui gère le fonctionnement du portail.
8) Comment sont communiquer les consignes,
9) Comment sont signalés les déplacements à l'utilisateur ?

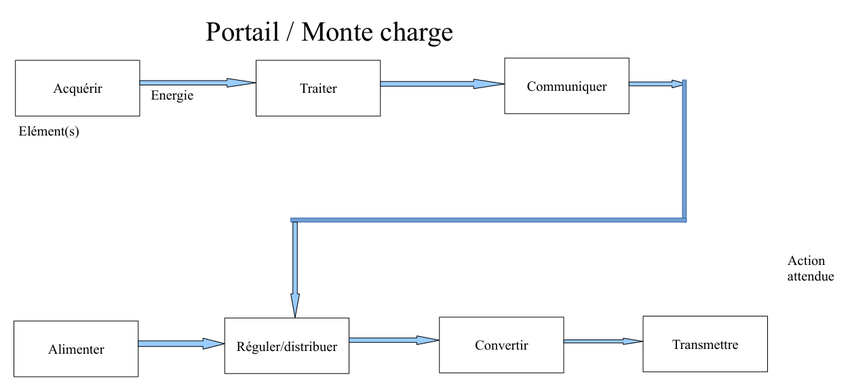

10) Remplir la chaîne énergétique et d'information.
