Programmation d'un système réel: maquette PICAXE

Challenge de l’activité : Réussir à programmer un feu tricolore

Conditions de réussite: Vous devrez à la fin du projet, être capable de faire fonctionner un feu de signalisation dans un cas simple, et dans le cas où il est couplé avec un passage piéton. Vous allez pour cela, devoir apprendre à utiliser une carte électronique programmable.

1) Première partie:  découverte du système

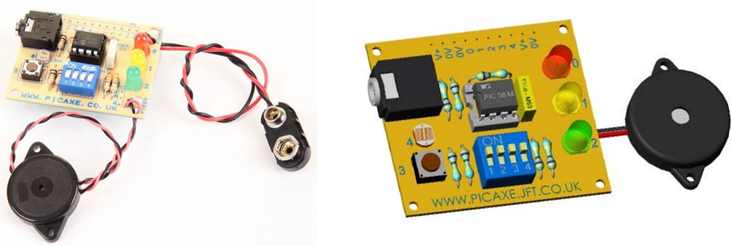

Vous avez entre vos mains, un module PICAXE AXE92K est une carte programmable utilisant un microcontrôleur pouvant être programmée avec le logiciel Picaxe Editor. C’est un micro système automatisé équipé :

- d’un capteur de lumière LDR appelé également Photorésistance

- d’un bouton poussoir

- d’un DIP switch pour isoler les entrées sorties

- de 3 Diodes Electro Luminescentes (DEL)

- d’un buzzer (mini haut-parleur)

- d'un port jack pour brancher le câble de connexion à l'ordinateur

Il est alimenté en énergie par une pile de 9V.

 Commencez par regarder la vidéo ci-dessous, pour vous remémorer ce qu'est un système automatisé.

2) Seconde partie: étude du circuit électronique (CONCENTREZ-VOUS ! )

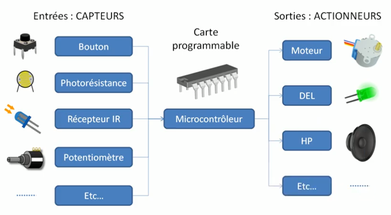

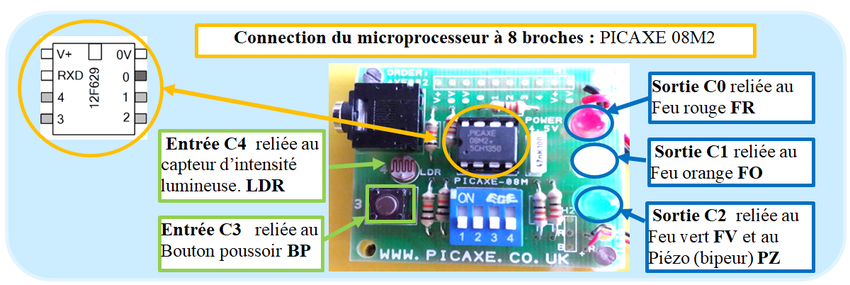

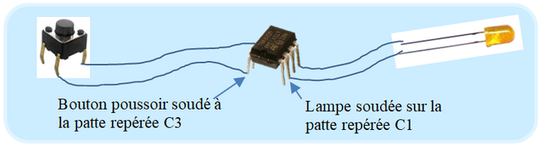

Le microprocesseur (appelé également puce électronique) possède 8 pattes repérées de C0 à C7, certaines seront électriquement reliées à des capteurs (entrées) et d’autres à des actionneurs (sorties). Le microprocesseur mesure la tension sur les entrées et envoie du courant sur les sorties en fonction du programme téléchargé. Le schéma ci-dessous nous permet de savoir sur quelles entrées ou sorties sont reliés les différents éléments soudés sur la carte. Il est indispensable pour pouvoir programmer le microcontrôleur.

Un fois que l'on a compris cela on peut commencer à programmer.

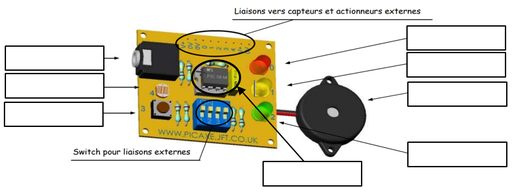

Q4) Pour vérifier si vous avez compris, complétez sur  votre document réponse papier les lignes ci-dessous:

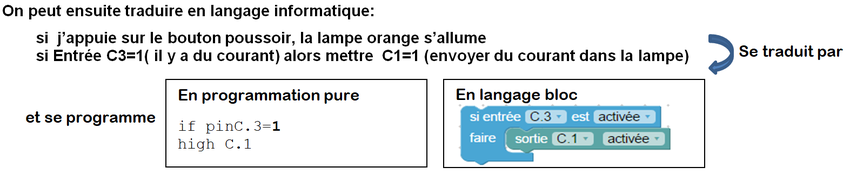

S'il y a de la lumière, emmètre un son                                      se traduit par       Si entrée C ... = 1 alors mettre C...=1

Si on appui sur le bouton poussoir, le feu rouge s'allume     se traduit par       Si entrée C .......................................

3) Troisième partie: Découverte du logiciel de programmation Picaxe Editor

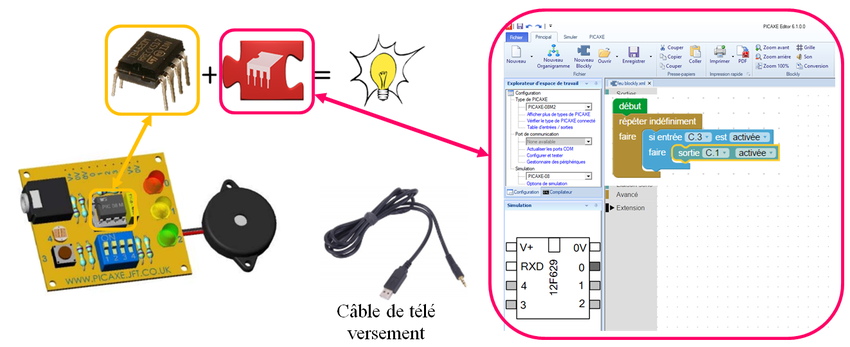

    La partie cerveau (microcontrôleur) de la carte doit être programmée pour fonctionner. L'interface (logiciel) de programmation utilisé, s'appelle PICAXE Editor. Le principe est simple, le logiciel nous permet de réaliser facilement le programme, on le téléverse ensuite dans la puce du microcontrôleur par l'intermédiaire d'un câble.

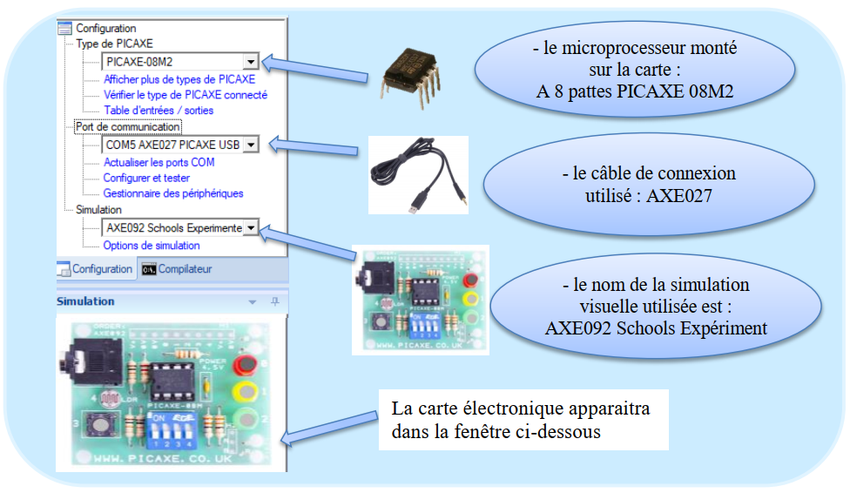

Lancez le logiciel PICAXE editor 6 (il se trouve dans l’onglet technologie). Puis configurez l’application de la manière suivante :

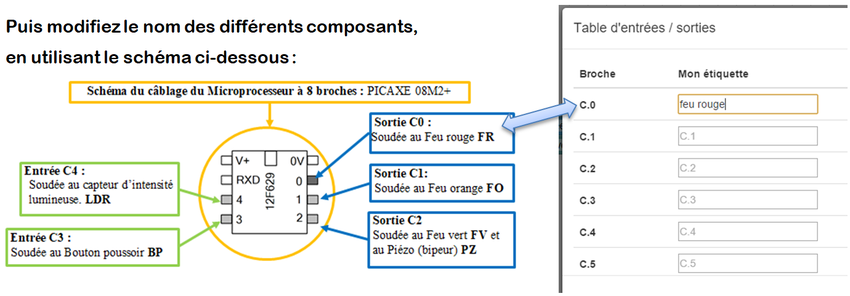

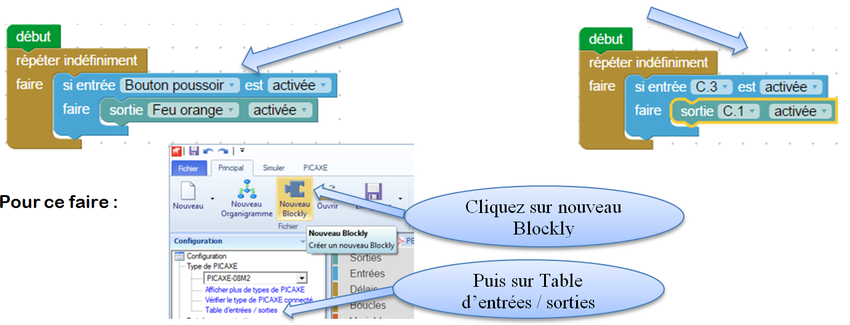

Afin de programmer de manière plus compréhensible, vous allez modifier la table d’entrées / sorties du logiciel, cela permettra de rentrer ce type de blocs au lieu de ceux-là :

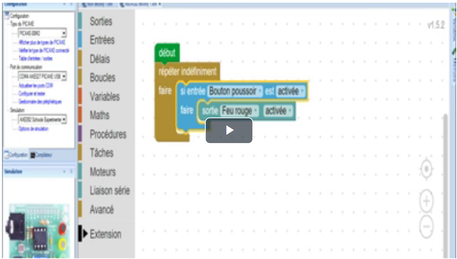

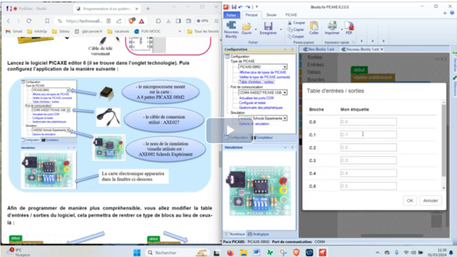

Pour ceux qui ne sont pas à l'aise avec la lecture, voila une vidéo qui explique tout cela:

Ci dessous un premier programme avec une simulation sur la carte :

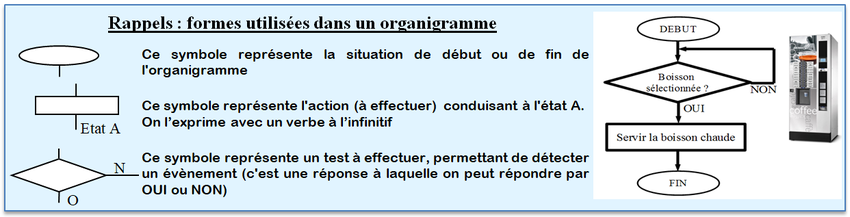

A ce stade on a besoin de l'organigramme du feu de circulation pour pouvoir aller plus loin.

4) Quatrième partie: Réalisation des organigrammes

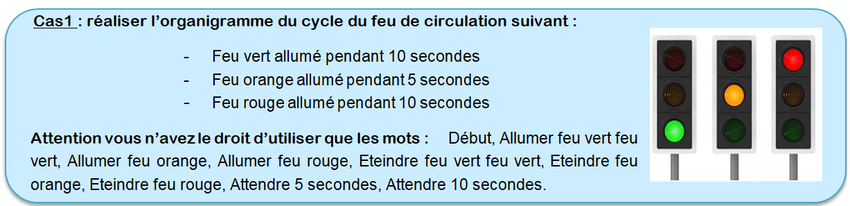

             Q5) Sur votre feuille réponse, réalisez l'organigramme décrit ci-dessous:

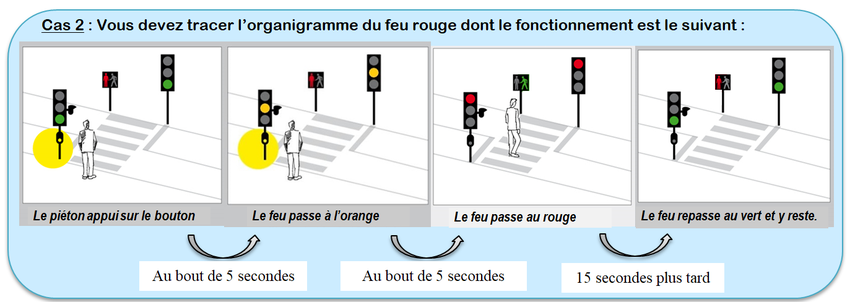

             Q6) Sur votre feuille réponse, réalisez également l'organigramme du feu de circulation dans le cas décrit ci-dessous:

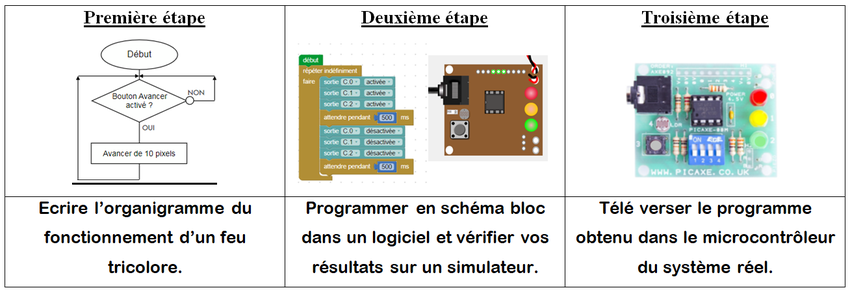

5) Cinquième partie: Simulation des programmes sur le logiciel Picaxe

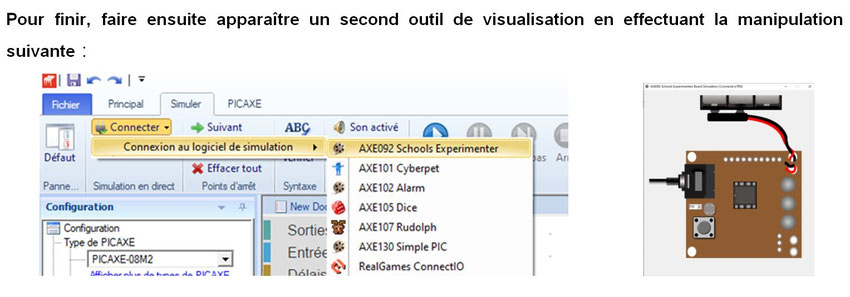

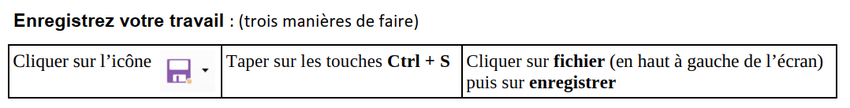

Réalisez sous forme de schéma bloc la programmation préparée ci-dessus. Utilisez pour cela le logiciel PICAXE. N’ayez pas peur de vous tromper !

Téléversez les programmes dans la maquette et modifiez si besoin jusqu'à ce que cela marche.

Une fois validés dessinez les programmes obtenus

6) Sixième partie: partie libre

A ce stade, faites vous plaisir en testant les différentes capteurs et actionneurs de la carte.

  Inventez un scénario, faite l'algorithme , programmez testez et téléchargez le dans la maquette.
