FONCTIONNEMENT :
Un radar routier déclenche un flash dès la détection d'un véhicule à une vitesse supérieure à 90 km/h afin de prendre la photo de la plaque d'immatriculation pour l'envoyer au central.
Problématique 1 : Comment programmer un système automatisé ?
Remerciements pour les documents par M. Bruschi du Collège Anne Franck et M. Blazy
Compétence :
- Décrire, en utilisant les outils et langages de descriptions adaptés, la structure et le comportement des objets.
- Appliquer les principes élémentaires de l’algorithmique et du codage à la résolution d’un problème simple.

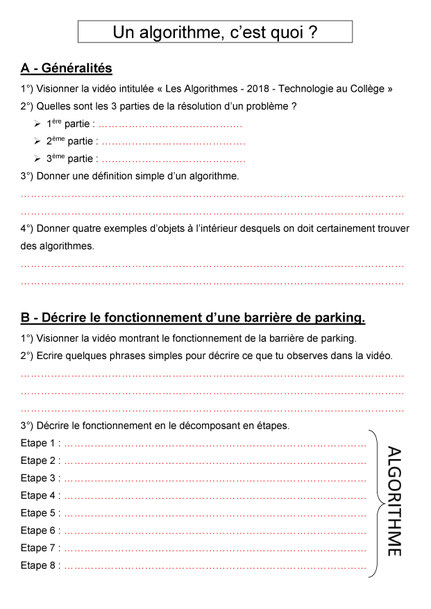

Un algorithme, c'est quoi ?
Ressource : Les algorithmes - 2018 - Technologie
Ressource : Décrire le fonctionnemment d'une barrière de parking

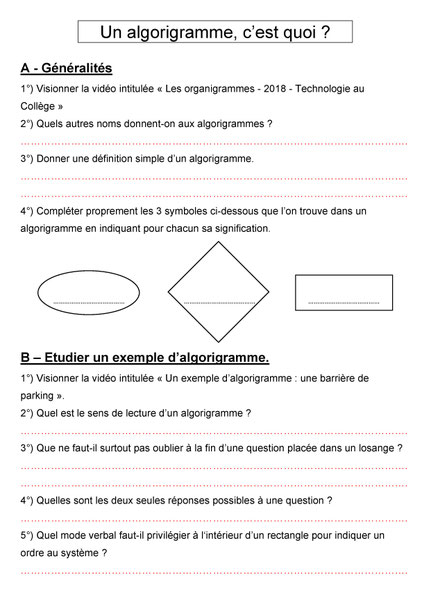

Un algorigramme, c'est quoi ?
Ressource : Les organigrammes - 2018 - Technologie au Collège
Ressource : Un exemple d'algorigramme : une barrière de parking
Fiche de connaissances à propos des algorigrammes
(A utiliser sans modération !!!)
Exercices de découverte
Réaliser les exercices 1 à 3 donnés ci-dessous. Pour chaque exercice, tu as une archive compressée à télécharger et un fichier html à ouvrir. La correction sera distribuée ultérieurement.
Ressources pour l'exercice 1 : Radar routier
Pour t'aider :
clique sur le logo juste à droite ici -->
télécharge le dossier compressé
ouvre le fichier radar.html

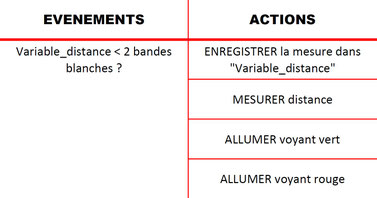

Ressources pour l'exercice 2 : Assistance à la conduite routière
FONCTIONNEMENT :
Le système embarqué dans une voiture est capable d'évaluer la distance qui le sépare de la voiture de devant. Si la distance est inférieure à deux bandes blanches alors un voyant vert passe au rouge.
Pour t'aider :
clique sur le logo juste à droite ici -->
télécharge le dossier compressé
ouvre le fichier assistance conduite.html
Ressources pour l'exercice 3 : Arrêt programmé d'une télévision
FONCTIONNEMENT :
Une télévision peut se mettre en veille depuis la télécommande. Mais elle peut aussi se mettre en veille de façon automatique à partir de 3 heures d'utilisation sans intervention sur la télécommande.
Pour t'aider :
clique sur le logo juste à droite ici -->
télécharge le dossier compressé
ouvre le fichier arrêt télévision.html
Quand tu auras terminé ces 3 premiers exercices, demande au professeur les fiches d'exercices sur lesquelles tu trouveras les corrections des exercices de découverte que tu viens de réaliser ainsi que les consignes pour mener les exercices d'approfondissement.
Exercices d'approfondissement
Réalise les exercices 4 à 6 donnés ci-dessous. Pour chaque exercice, pense à bien utiliser le tableau qui donne la liste des évènements et des actions à faire figurer dans l'algorigramme. Prendre le temps de bien lire les consignes sur la fiche d'exercices.

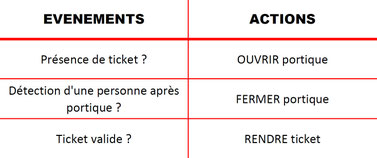

Ressources pour l'exercice 4 : Portique de métro
FONCTIONNEMENT :
L'utilisateur glisse son ticket dans le portique de métro. Si le ticket est valide alors le portique rend le ticket et le portique s'ouvre. Le portique se referme lorsque la personne est détectée après le portique. Si le ticket n'est pas valide, le portique rend le ticket et la porte reste fermée.
Ressources pour l'exercice 5 : Distributeur de boisson
FONCTIONNEMENT :
L'utilisateur sélectionne une boisson. Le distributeur affiche le prix : 1 € pour toutes les boissons. L'utilisateur insère donc une pièce de 1 €. Le distributeur vérifie la pièce puis il donne la boisson. Si la pièce ne convient pas, le distributeur rejette la pièce.

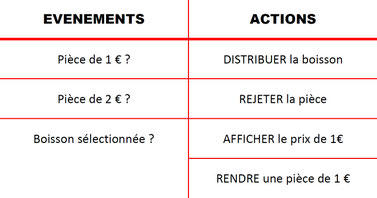

Ressources pour l'exercice 6 : Distributeur de boisson amélioré
FONCTIONNEMENT :
L'utilisateur sélectionne une boisson. Le distributeur affiche le prix : 1 € pour toutes les boissons. L'utilisateur insère une pièce de 1 € ou de 2 €. Le distributeur identifie la pièce. Si c'est une pièce de 1 € alors le distributeur donne la boisson. Si c'est une pièce de 2 € alors le distributeur rend 1 € puis il donne la boisson. Si la pièce ne convient pas, le distributeur rejette la pièce.
RECOPIER AU PROPRE l'algorigramme de l'exercice 6 avec l'éditeur en ligne "draw.io" puis l'imprimer et le coller sur la page 5 des fiches d'exercices.
Clique sur l'image ci-contre ->
pour accéder à draw.io
Pour aller plus loin...

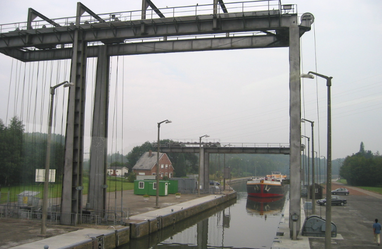

Exercice sur l'écluse
Après avoir visualisé l'animation, vous réalisez sur feuille de brouillon l'organigramme de l’écluse pour le sens amont vers aval et si le temps vous le permet remettre l'organigramme au propre avec l’éditeur en ligne.
Lien vers l'animation
Exécutable flash téléchargeable
Exercices complémentaires
Pour aller plus loin et réviser, vous pouvez après avoir regardé les animations téléchargeables ci-dessous, réalisez sur feuille les organigrammes de :
- La tête d'usinage
- Le wagonnet
- Le bac de dégraissage
Les animations Flash des systèmes automatisés de Ph JUGUETFichier
Exécutable flash téléchargeable
Évaluation
